智慧教室灯光建设需求|拟建两间智慧教室为例

返回列表 作者: 来源: 查看手机网址
扫一扫!智慧教室灯光建设需求|拟建两间智慧教室为例扫一扫!
浏览:- 发布日期:2022-06-22 14:41:42【

智慧教室的建设定位为:设计先进、功能全面、符合广播电视录播要求和电视技术、互联网技术发展方向,包含高清拍摄、直播点播、教学交互功能要求,可以满足各类课程录播、培训业务、会议讲座、课程直播、双师课堂以及各种新型教学方式下教学视频录制场景的多功能、多元化使用。

拟建设的两间智慧教室,一间在三楼,拟建成“专业录播型智慧教室”,建筑尺寸为16.8米(长)×7.2米(宽)×2.73米(当前天花板吊顶离地板高度),建筑面积约为120平米;一间拟建成“网络互动型智慧教室”,建筑尺寸为12.5米(长)×7.2米(宽)×2.76米(当前天花板吊顶离地板高度),建筑面积约为90平米。

三楼智慧教室内区域划分为演播区与控制区两大部分,两个区域之间用隔音中空玻璃隔断,以便导播监控。智慧教室主要设备位置如下图(声装、灯光、新风系统、空调系统、智能电源管理系统因无法标明在图中未做标注):

智慧教室

一楼智慧教室内,主要设备位置如下图(声装、灯光、新风系统、空调系统、智能电源管理系统因无法标明在图中未做标注):

智慧教室

具体灯光建设要求如下:

1、承建单位资质要求:

鉴于本项目在灯光方面的特殊要求,相关设计单位、施工单位、要有对应的专业资质。设计单位有专业演播室及录播教室/智慧教室项目的设计经验,有专业灯光工程资质;施工单位有专业演播室及录播教室/智慧教室项目的施工经验,有专业灯光工程资质,项目管理人员要有演播室及录播教室/智慧教室灯光项目建设管理经验。

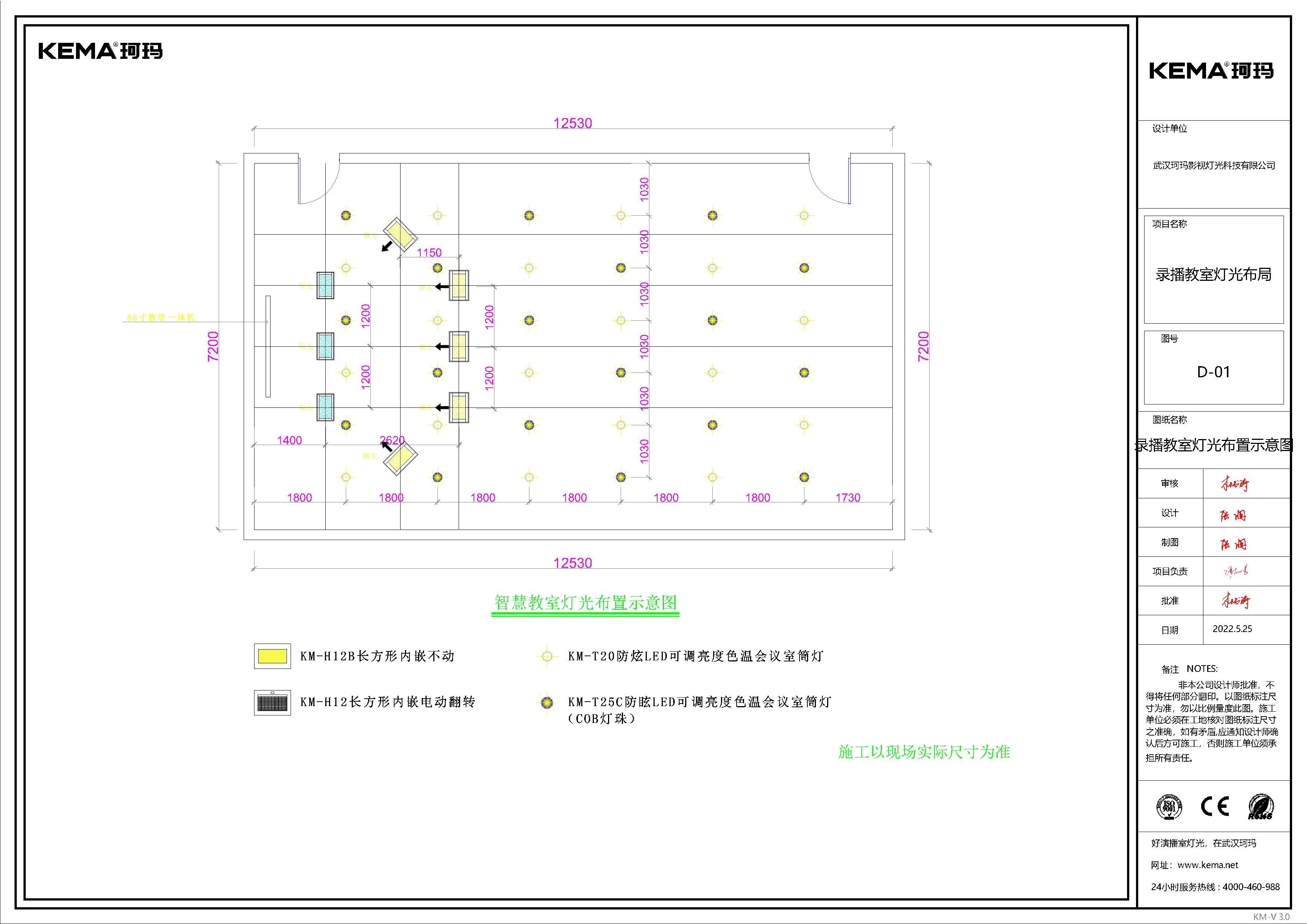

灯光设计图

2、灯光设计规范

1)灯光设计标准采用《电视演播室灯光系统设计规范》GY5045-2006、《电视演播室灯光系统施工及验收规范》GY5070-2003;参考《中小学校教室采光和照明卫生标准》GB_7793-2010。

2)演播室防火标准采用原国家广电部标准《广播电视工程建筑设计防火标准》GYJ33-88 ;

3)演播室电气安装标准采用《电气装置安装工程施工及验收标准规范》GBJ232-82;

4)演播室管线布线标准采用《建筑与建筑群综合布线系统工程验收规范》GB50312-2000;

灯光设计图

3、专业灯光需求:

在学院拟建智慧教室现有层高和面积的情况下,进行合理的灯光设备和布局设计,满足学院各种不同课程拍摄对灯光的要求。

灯光要满足电视演播室灯光系统设计规范和施工、验收规范,灯光设计效果要求为:

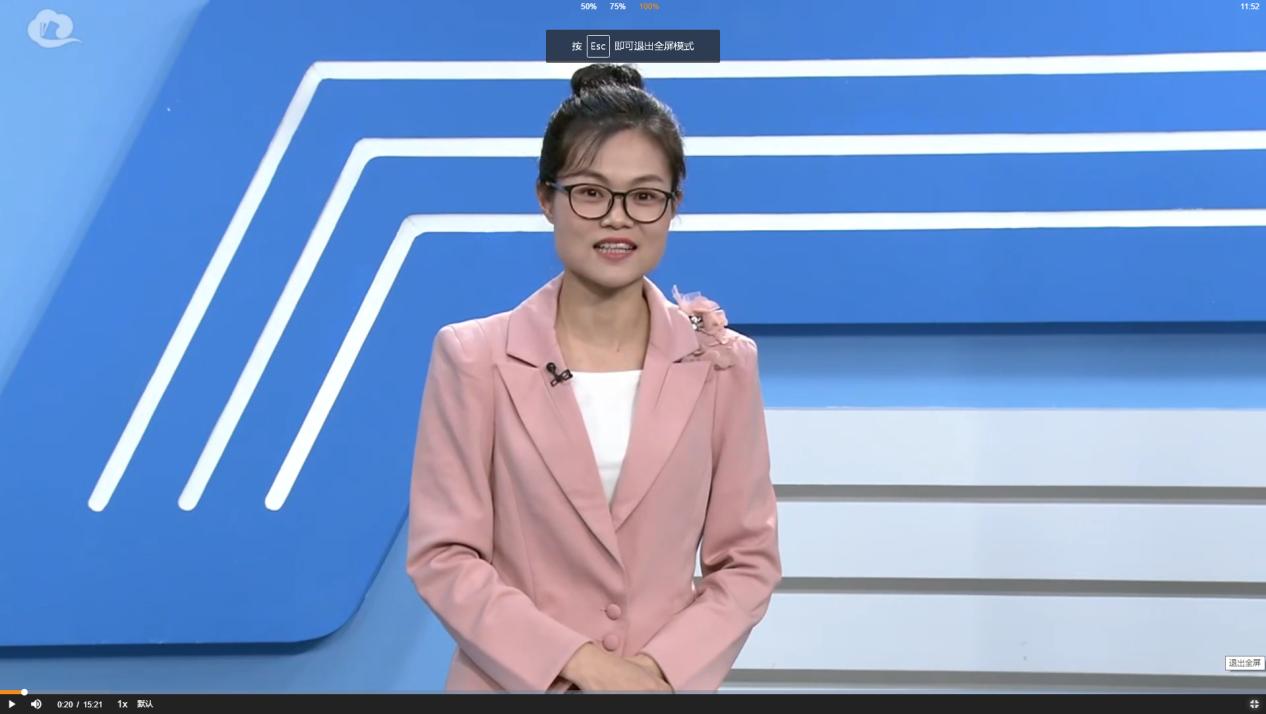

1)可根据教室内拍摄区域和课程的不同,分别调整面光灯、侧灯、顶灯、背光灯、环境灯等的设置,实现符合课程视频拍摄要求的轮廓光、面光、环境光要求,达到良好的灯光层次和效果,满足拍摄课程视频对灯光的要求,灯光设计及安装布置要保证用学院现有的摄像机和单反相机拍摄课程时效果良好。供灯光效果做参照的课程拍摄效果截图详见附件,在灯光项目最终验收时要参照实际效果和这个灯光效果要求进行比对,智慧教室灯光实际效果要能实现或基本实现这些效果。

智慧教室灯光

2)智慧教室灯光效果保证用摄像机和单反相机同时拍摄教师和授课大屏(包括大屏幕显示系统或教学交互一体机屏幕)时,在保证教师肤色、着装效果良好自然的同时,授课大屏上的内容能清晰呈现且色彩还原真实。

3)大屏幕显示系统或教学交互一体机屏幕的上方和前方一定距离内不要安装灯具,已安装灯具的角度要进行适当调试,避免在屏幕上形成光斑影响拍摄效果。

智慧教室灯光

4)专业灯具核心参数:显色指数Ra≥90、R9≥90;色温:3200-5600K(±150K)连续可调;控制协议至少包括国际标准DMX512调光、手机APP调光(支持安卓系统)、通过2.4G无线调光;调光功能:0%至100%无级线性调节;冷却系统:自然风冷散热,无风机超静音设计。(在保证灯光效果的同时,专业灯具能支持232 485协议更好,这样能考虑将专业灯具接入教室的物联网进行设备联动。要是无法兼顾,可不考虑物联网操作控制专业灯具。)

智慧教室灯光

5)调光台核心参数:可预设保存至少100组灯光场景配置预设;通道数:≥48通道。

6)阻燃电缆核心参数:绝缘护套材料选用温度等级为90℃的阻燃热塑性弹性体复合物材料;具有良好的散热性和弯曲性,绝缘、护套材料抗老化性能优良;线径不小于1.5mm²。

7)需提供灯光布置示意图及各类灯具和支架、铰链、调光台、分线盒、信号放大器、专用缆线的规格型号、技术参数和数量。

智慧教室灯光

8)在满足课程拍摄效果需要的前提下,因层高有限,灯具不能吊得离地面距离低,影响教室全景拍摄取景和整体美观。

9)三楼智慧教室内老师授课区域可不吊顶,用吊杆的方式安装灯具,灯具下沿和学生学习区域的灯具下沿所在的面基本持平,灯具可以调整前后左右角度。

10)三楼智慧教室的调光台放置在控制室内,一楼智慧教室的调光台放置在教室机柜内。

11)灯光设计单位有专业演播室及录播教室/智慧教室项目的灯光设计经验,有专业灯光工程资质;灯光施工单位有专业演播室及录播教室/智慧教室项目的灯光施工经验,有专业灯光工程资质,项目管理人员要有演播室及录播教室/智慧教室灯光项目建设管理经验。

智慧教室灯光

4、综合布线

1)布线采用国标优质线缆。

2)由于环境建设工程与灯光设备集成分期施工,为了减少后期灯光设备集成对环境建设工程的影响,要将灯光设备集成中所设计的管线布设与施工纳入环境建设工程先期进行规划与建设。综合布线的具体要求是:严格按建设单位要求及设计施工图及国家有关施工规范进行施工。施工前和环境建设工程有关人员进行详细交流,确定施工方案。

3)在易燃结构的天花顶棚内,不允许安装电容器、电气开关以及其他易燃易爆的用电器具。在天花顶棚内布线时,应在顶棚外设置电源,以便切换顶棚内所有电气线路的电源。管线所有连接点(包括接线、拉线盒、灯头盒、开关盒等)均应加跨拉导线于管路焊接牢固,使管路形成一电气整体。同一管内管线不能多于8根,不允许有导线接口,必须设接头时应安装接线过渡箱。所有电气线、用具应有接地线。布线时电源线和信号线要分开,避免对信号产生干扰。
