演播室综合布线是现代演播室灯光系统非常重要的一部分。综合布线与现代演播室智能化、自动化、网络化控制系统密切相关。综合布线是一种模块化、灵活性极高的信息传输和信号控制通道。通过它可使演播室配电、调光、布光、灯具等设备与信号控制或信息管理系统连接起来，便于灯光系统的运行和管理。

演播室灯光综合布线系统分为控制信号综合布线和电力分配综合布线两部分。演播室灯光网络控制信号系统是新一代高速网络与智能数字控制设备的集成，采用以太网和DMX512并存的设计。信号综合布线系统既要满足当前的使用要求，又为将来的系统升级、扩展留有充分的余地。电力综合布线系统为演播室提供供电电源到任意使用点上。

一、控制信号布线系统

灯光控制网络主干网一般采用环形架构。 如中央电视台新址EOI演播室内主干网采用光纤回路，以光纤作为传输媒介、将设在灯光控制室、灯光设备间、灯棚层处的网络信号柜相互连接。

灯光信号控制系统主要用于各种数字灯光设备的控制，如电脑灯、常规LED灯等。当前，这些设备绝大多数都是采用网络信号控制和DMXS12信号协议控制并存的方式，但一些老的设备采用的是单一的DMX512信号协议控制方式，所以在演播室灯光系统综合布线设计时，长距离传输用网络信号再转换为DMX512形式，短距离传输用DMXS12信号形式。

二、电力综合布线系统

电力综合布线系统是演播室重要的基础设施之.。电缆的选择和敷设的好坏直接关系着演播室的安全运行。

电力综合布线系统是指从供电电源到调光立柜(或智能配电柜)，到端子柜，再到任意使用点上灯具插座的电源线分布，以及从电源柜到直通电源柜，到各直通电源插座的电源线分市。

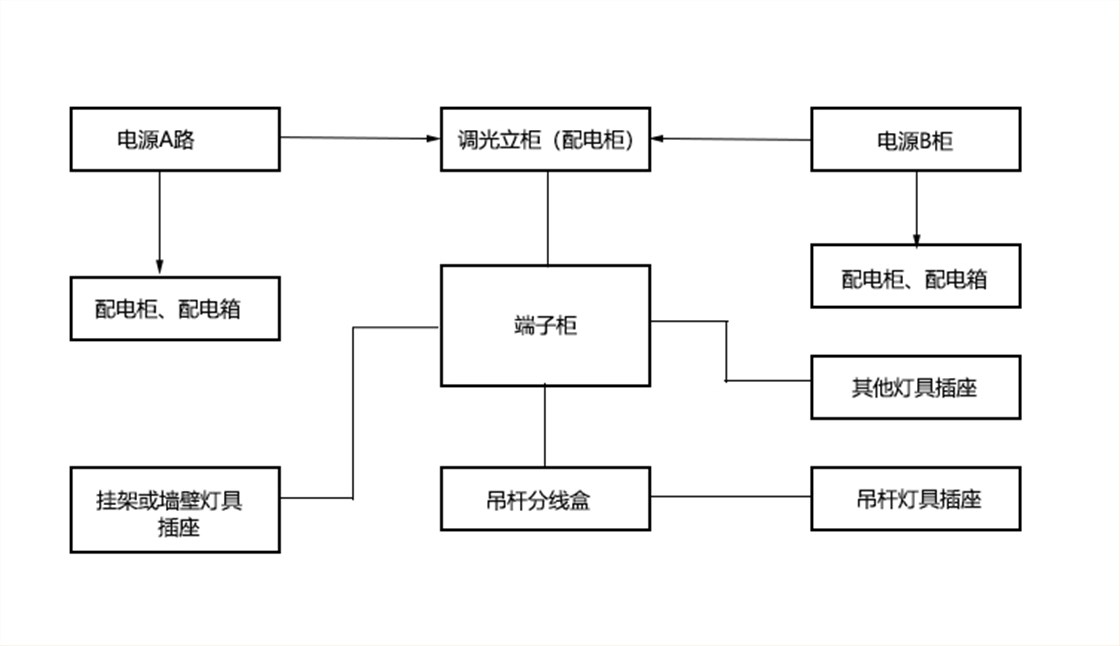

通常情况下，灯光系统的电力布线路径如图所示。两路电力供电电源A、B，给演播室内的配电柜、配电箱，同时通过调光立柜(智能配电柜)、端子柜连接到吊杆上或地面或挂架上的每一个灯具插座，提供电源。使用智能配电柜的LED灯具演播室，可不通过端子箱，直接接到各分线盒。电力布线系统设计要充分考虑到演播室的结构，能够做到电源输出接口及各种插座的位置分布，与演播室灯光吊挂系统的使用及分布相适应，做到多层面立体化，以满足不同位置不同灯具的使用要求。要尽量避免演播室投人使用后的”飞线”现象，减少演播室制作费用的二次投入。
