演播室灯光系统设计要点
【来自武汉珂玛影视灯光科技有限公司】
演播室灯光系统设计要点包括配电系统、吊挂系统、控制系统、信号网络控制系统、灯具配备等。
一、配电系统演播室灯光采用两路电源供电，两路电源分别引自相应的高低压变配电室互为备份的两段母线。
演播室灯光专用低压配电柜设置于灯光设备间内，低压配电系统采用单母线分段，设置母线方式，两路进线电源同时运行互为备用，各带一部分负荷，当其中一路电源故障时，可以手动(或自动)投入母联断路器，由另一路电源带全部演播室灯光负荷。演播室内灯光负荷(包括调光及直通柜等用电设备)分别接至两段母线。
另外，灯光控制系统供电(如调光台、电脑效果灯控制台等的供电)要求应当与相应演播室导演室的工艺供电要求相一致，其负荷性质属于与演播室导演室的工艺供电相同等级和重要程度。
吊挂系统的设计是现代电视演播室灯光系统设计的重点。设计范围包括演播室吊挂形式方案设计、提升机吊点的分布设计、固定式组合吊杆的布局设计、吊挂系统的控制方式设计、吊杆的功能特性设计、吊挂设备的类型选择， 以及临时性功能吊架吊点位置分布和承重强度要求设计等。
(一)吊杆和吊点
根据演播室的大小和高度不同，吊杆和吊点的设计内容也不同。
小型演播室主要用来制作新闻、访谈、专题类节目，有时也用于抠像、虚拟技术等。小型演播室的面积一般不超过200㎡，顶棚高度一般不超过6m。一般采用简单的吊挂设备，如简单吊架、滑轨小车吊杆、垂直杆等。

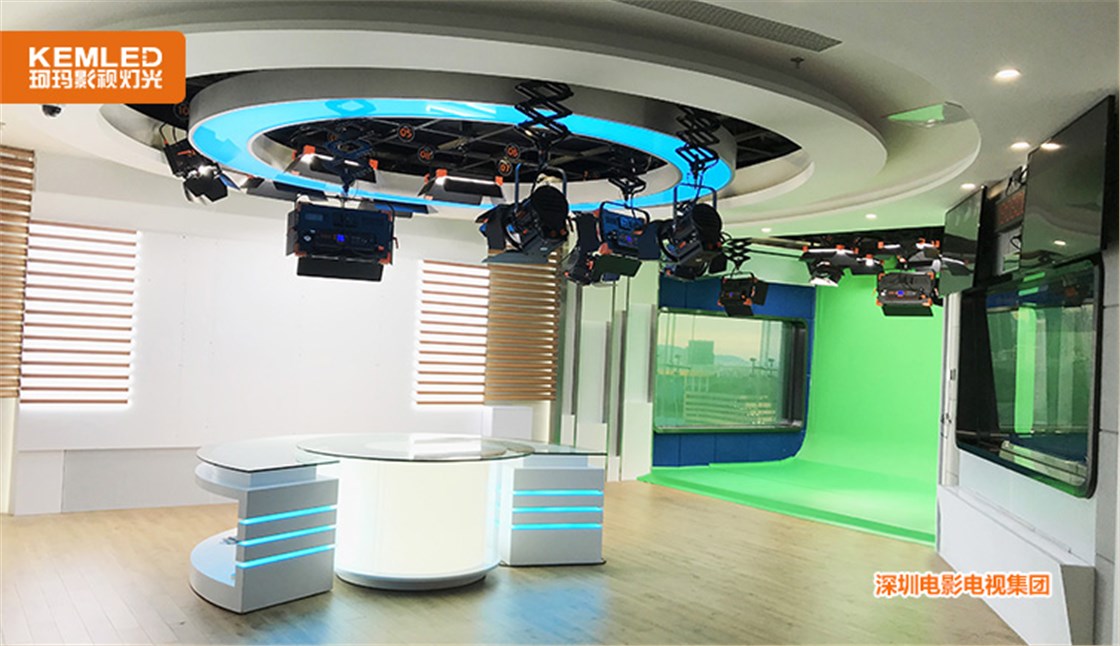

以80m²的新闻演播室为例，其幕布或景物高度一般为3.5m，安装完空调后的顶棚 高度一般为4m~5.5m。灯光吊挂设计方案通常采用纵横滑轨的滑轨式悬吊装置。灯具 一般为杆控或手控灯具，通过恒力伸缩器或简单垂直杆及滑轨小车挂在横向滑轨上。恒力铰链伸缩器或垂直杆可以使灯具在需要范围内垂直升降，滑轨小车可以在横向滑轨上滑 动，横向滑轨可以沿纵向滑轨移动，这样灯具就可以完成在演播室中的三维运动，满足布光要求。
大中型演播室吊挂系统的设计比较复杂，组合吊杆和单点提升机是主要吊挂形式，也是介绍的重点。
组合吊杆形式是现代演播室内的主要吊挂形式。吊杆一般均匀分布于演播室的整个 使用平面内，由提升机控制升降。
临时性功能吊架是根据制作节目的不同需求，使用电葫芦临时吊挂起来的具有不 同使用功能的吊架。它主要用来悬挂较重的灯光设备，或用于表达某种特定的舞台艺 术效果。临时性功能吊架是根据节目制作播出的需求，临时吊挂的一种组合灯架(例 如truss架等)。在演播室设计时要将固定吊点的位置确定好。每个固定吊点的承重要求 不小于lt。
单点提升机形式是依据剧场单点吊机提供任意组合吊点的设计理念改进后进入演播 室的一种吊挂形式。它通过吊点的不同组合提升TRUSS架，形成变化多端的灯位布置深受灯光师的喜爱。演播室吊点的分布设计和组合吊杆的布局设计要根据演播室的建筑结构和有效面积以及演播室的用途来决定。设计者还要提出吊杆的结构形式、安装形式，吊杆的功能等 提出相关技术要求。下面用两个案例加以说明。
(二)吊机控制系统
单点提升机和组合吊杆要配备一套完整的升降控制系统(详见第十四章)。对控制 系统的基本要求是，技术上要先进，要充分体现现代化控制技术水平，运行上必须做到 安全可靠，操作上必须简单实用，维护维修上必须方便易行。配备性能可靠的变频调速 控制系统，控制系统采用闭环冗余式设计。操作控制为电脑控制台，控制软件要图形化 操作界面，与演播室实际布置一致，直观易用。
采用位置闭环控制系统，可检测出吊杆升降的高度，预设吊杆位置，电脑控制台 可自动控制吊杆升降到指定位置，按场记忆和调出吊杆位置。变频器使吊杆提升速度可 调，多台吊杆集控，甚至可以按不同的速度和方向同时运行。控制系统具备返电源过 压、欠压、电机堵转、缺相、过流等故障信息以及吊杆高度、限位状态等运行参量能反 馈功能，使操作人员能及时了解系统运行状况。另外，系统能够做到在运行过程中，遇 到紧急情况时，随时将提升设备电源切断，确保安全。
控制系统一般由布光控制台、控制柜、提升机、吊杆以及信号放大器和各种缆线组成。
布光控制台是布光控制系统的人机操作界面，布光控制台的结构形式有很多，有 的可同时控制电控灯具和吊挂设备，有的分开来控制，分别由电控灯具控制台和吊挂控 制台构成两个系统。操作人员通过操作台面上的按键或推杆，发出控制指令，完成吊杆 的升降、进退等运动变化，或者是完成对电控灯具的俯仰、方位、调焦等机械动作的控制。
控制柜是灯光吊挂装置的控制枢纽，由提升电机电源、变频器、驱动电路板、)MX信号解码板等组成。控制台的指令由信号解码板确定哪些吊杆(点)被选定，由驱动电路板控制变频器和电机电源给楚升电机的动作指令。提升机是控制指令的执行者、也是品杆点)的动力提供者，它一般由制动电机、 减速器、上下装位装置、病轮齿原齿形松测装置、速度传感器、未没制动装置等组成。 制动电机为三被交流电动机、为品杆提供动力。减速器通过解轮解杆减速机构实现减速 和动力转向等功能。上下服位装置、通过控制电路设定品杆电器上下限位，通过机械装 置调整品杆上升或下降的模限位置，速度传感器负责对提是升电机运行情况进行监控,完 成务合电机的同步运行功能，末经制动装置是通过去厚告形检测装置，对解轮齿形进行 实时监控、当蜗轮齿形发生容报变形影响安全运行时，确保提升机停止运行以保证人身 有设备的安全。
三、灯光综合布线系统
现代电视演播宝灯光综合市线系统包抵电力综合布线系统和信号综合布线系统(详 见第十二章)。
四、调光控制系统
调光控制系统包括调光合和调光器。系统的先进性与否直接体现演播室灯光系统的 现代化程度。随着LED灯具的大量使用、演播室调光器的形式爱生了巨大变化、调光 立柜被直通电源箱(柜)所替代时
调光设备的作用主要是:按照预先编制的程序控制灯光的明暗变化，产生适当的灯 光艺术效果，同时延长灯池的使用寿命。演播室灯光系统配置的调光国路数与演播室的规模、功能以及所装灯具的数量、功率有关。调光合是控制系统的核心设备。电脑调光台是计算机技术与调光技术结合的产物、 它具有控制灯光亮度变化准确、容量大、操作方便灵活等特点，最多可控制几千个光路(channe),可编儿百至上千个灯光场(cue)，可以随时修正，长久保存。它除具备常规 调光合功能、即场(cue)、集控(submaster)效果(fftct)、配线(patch)等功能外，还拓 展了调光合的使用空间，兼有控制电脑效果灯具的功能，并且还备有多种特殊效果和效 果模型的效果库，还具有反馈各种系统信息的功能。就600m”演播室而言，要选择至少 要有600个光路(channel)的电脑调光台，最好能具有同时控制0台20个通道的电脑 灯的功能。这样就可以用一个控制合，完成整个演播室的灯光控制。
五、灯具配备
演播室灯具的配备与演播室的功能、可供选择的灯具种类、节目对灯光的艺术效果 的要求、灯具的光效、性能及摄像机的灵敏度有关。
演播室灯具配备分为两大类:基本灯具类包括:非涅尔聚光灯、柔光灯、成像灯等;
效果灯具类包括:PAR灯、电脑灯、追光灯等。
菲涅尔聚光灯:硬光、光斑大小可调，可用于主光、轮廓光。
柔光灯:光线发散、柔和，光斑没有硬边，影子较浅，光斑角大、多用于辅助光。 成像灯:光斑边缘硬，光斑可控性强，主要用于主光、轮廓光、景光。演播室选用哪种类型的灯具，主要参考演播室的面积和灯具使用高度。通常情况下 在400m’以上的大中型演播室，主要配备杆控和电控200WLED菲涅尔聚光灯，附加 些反射柔光灯。如果演播室设置白天幕，还需要配备足够数量的天排灯和地排灯，那么一个演播室配备多少菲涅尔聚光灯具呢?通常情况下按下述方法计算得到。 在设定演区垂直照度为15001x的前提下，可根据演区面积的大小、灯具悬挂的赢 度和角度，参照灯具的配光曲线参数，通过计算得到演播室需要基础照明灯具的数量和种类。
武汉珂玛影视灯光科技有限公司
2021年01月26日
